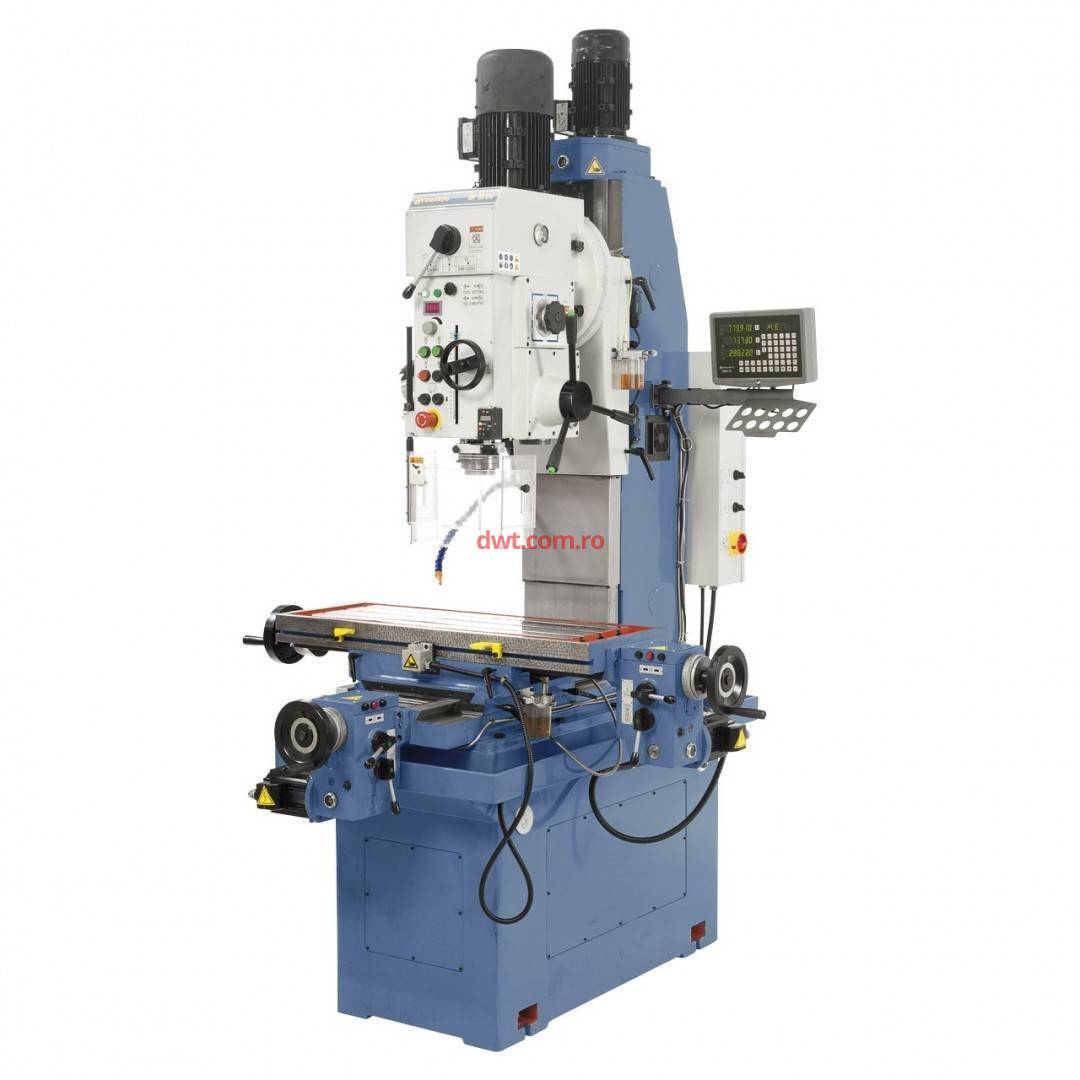

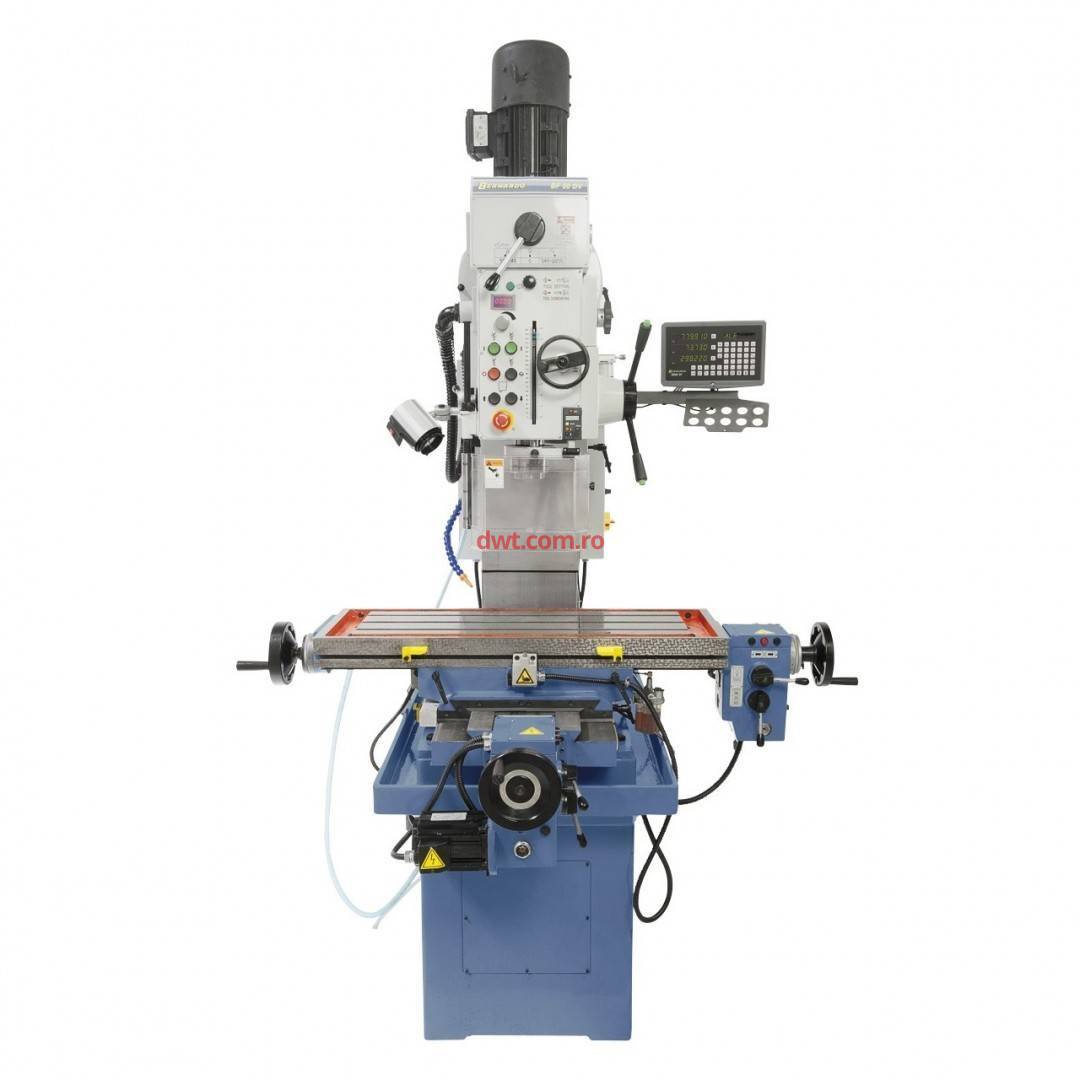

Bernardo 02-1319XL Masina de gaurit si frezat Bernardo BF 50 DV, regalj inaltime, avans automat

Masina de gaurit si frezat BF 50 DV ofera un raport cost-performanta foarte bun fiind dotata standard cu motor de ajustare a inaltimii a capului de actionare si avans automat al axului cu viteza variabila, fara trepte. Afisajul digital cu care este dotata standard masina mareste aria de utilizare a acesteia.

Caracteristici tehnice:

Greutate aproximativa 1215 kg

Dimensiuni masina (L x l x h) 1550 x 1750 x 2530 mm

Putere motor S1 100% 3,0 kW (4,0 CP)

Turatii ax (2) 55 – 348 / 348 – 2200 rot/min

Distanta ax / masa max. 160 – 545 mm

Cursa pinolei 200 mm

Dimensiuni masa / canal T 960 x 340 mm / 14 mm

Filetare max. M30

Avans pinola 0,08/0,12/0,17/0,24/0,35/0,50 mm/rot

Diametru pinola 75 mm

Cursa pe axa x 400 mm

Cursa pe axa y 320 mm

Receptie pinola MK 4

Diametru maxim de gaurire in otel 50 mm

Consola 380 mm

Domeniu avans longitudinal / transversal 4 – 480 mm/min

Mers rapid axele x si y 640 mm/min

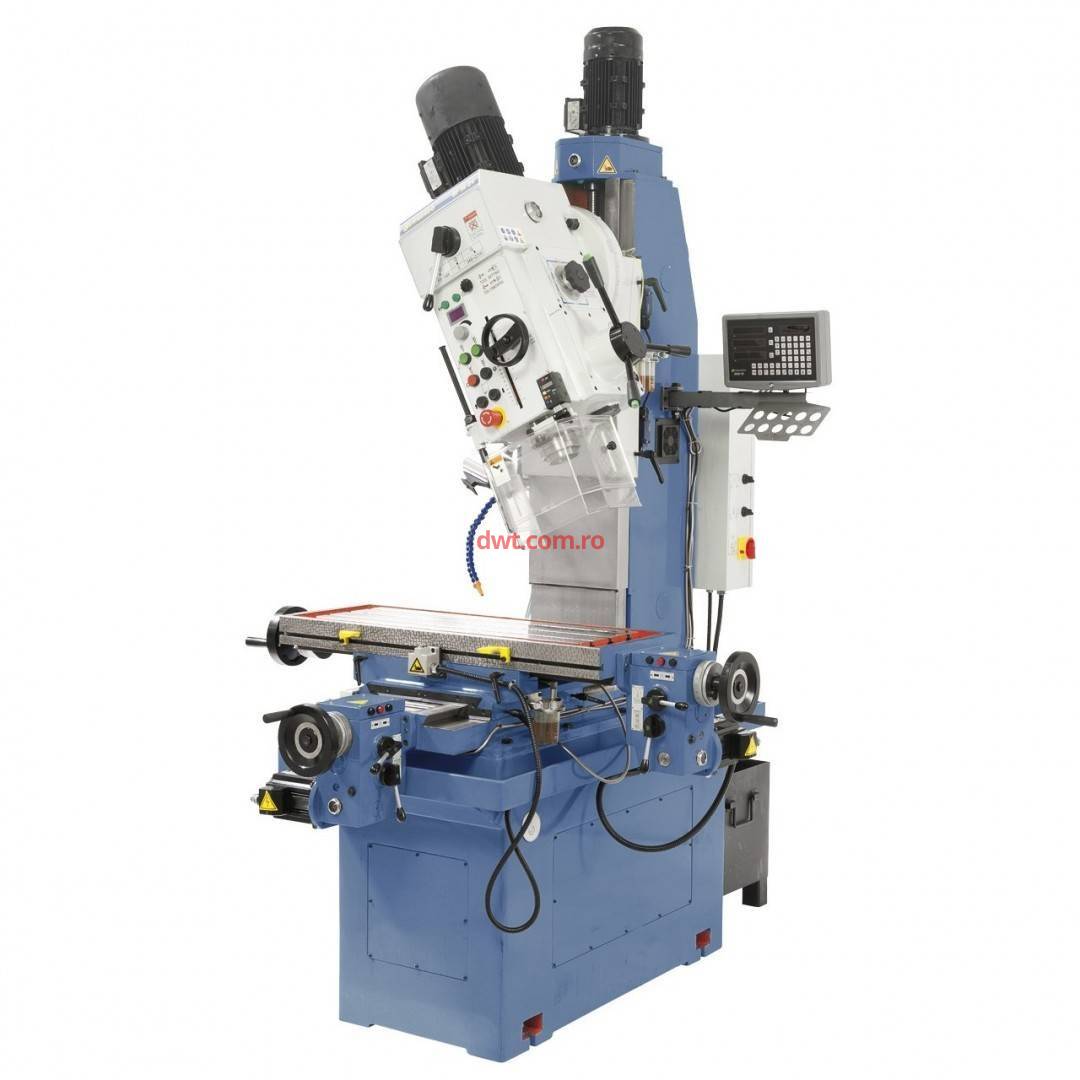

Cap de frezare pivotabil - 50° până la +50°

Reglare cap de frezare pe inaltime 385 mm

Caracteristici masina de gaurit si frezat BF 50 DV:

Ajustare rapida a mesei cu ajutorul axului de avans rapid pe axa x si y

Echipat cu ax de alimentare automata 0,08 – 0,5 mm/rot (6 trepte)

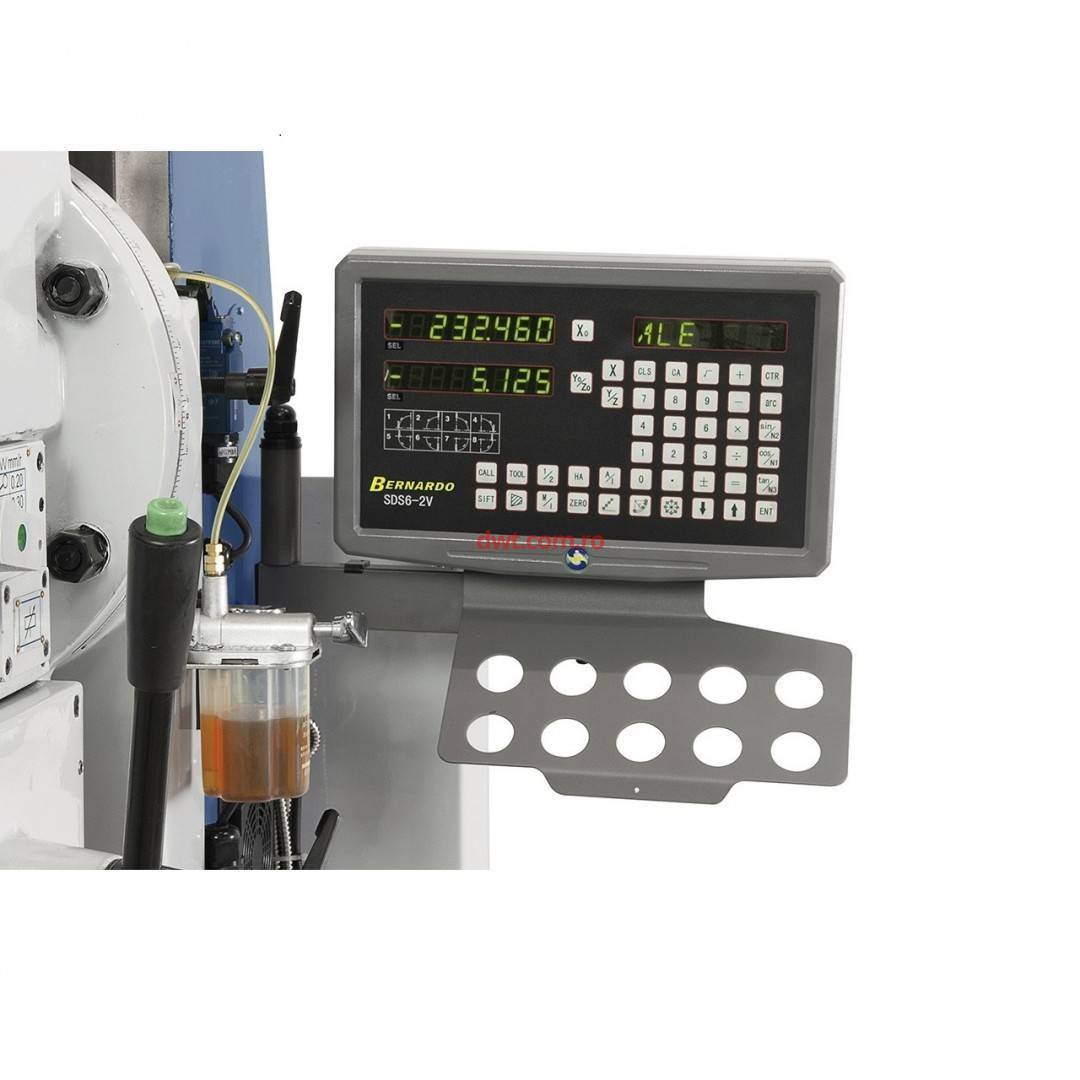

Afisajul digital pe 3 axe conduce la cresterea productivitatii

Gama larga de utilizare: gaurire, frezare, filetare etc.

Control variabil al vitezei prin intermediul unui invertor de frecvență cu curba de cuplu optimizata

Echipat standard cu avans automat ax

Echipat cu cutie de viteze in baie de ulei

Capul de frezare reversibil permite gaurirea, frezare si filetare in unghi

Reglarea convenabila pe inaltime a capului de frezare se realizeaza cu ajutorul unui motor

Constructie solida si stabila

Accesorii standard:

Ax avans automat

Cap frezor

Afisaj digital pe 3 axe

Afisaj digital viteza

Afisaj digital Pinola

Invertor de frecventa

Motor ridicare cap de frezare

Sistem de lubrifiere centralizat

Mandrina cu cheie 1 – 13 mm / B 16

Con mandrina MK 4 / B 16

Con MK 4/27 mm

Lampa LED

Reductie MK 4/MK 3, MK 4/MK 2, MK 3/MK 1

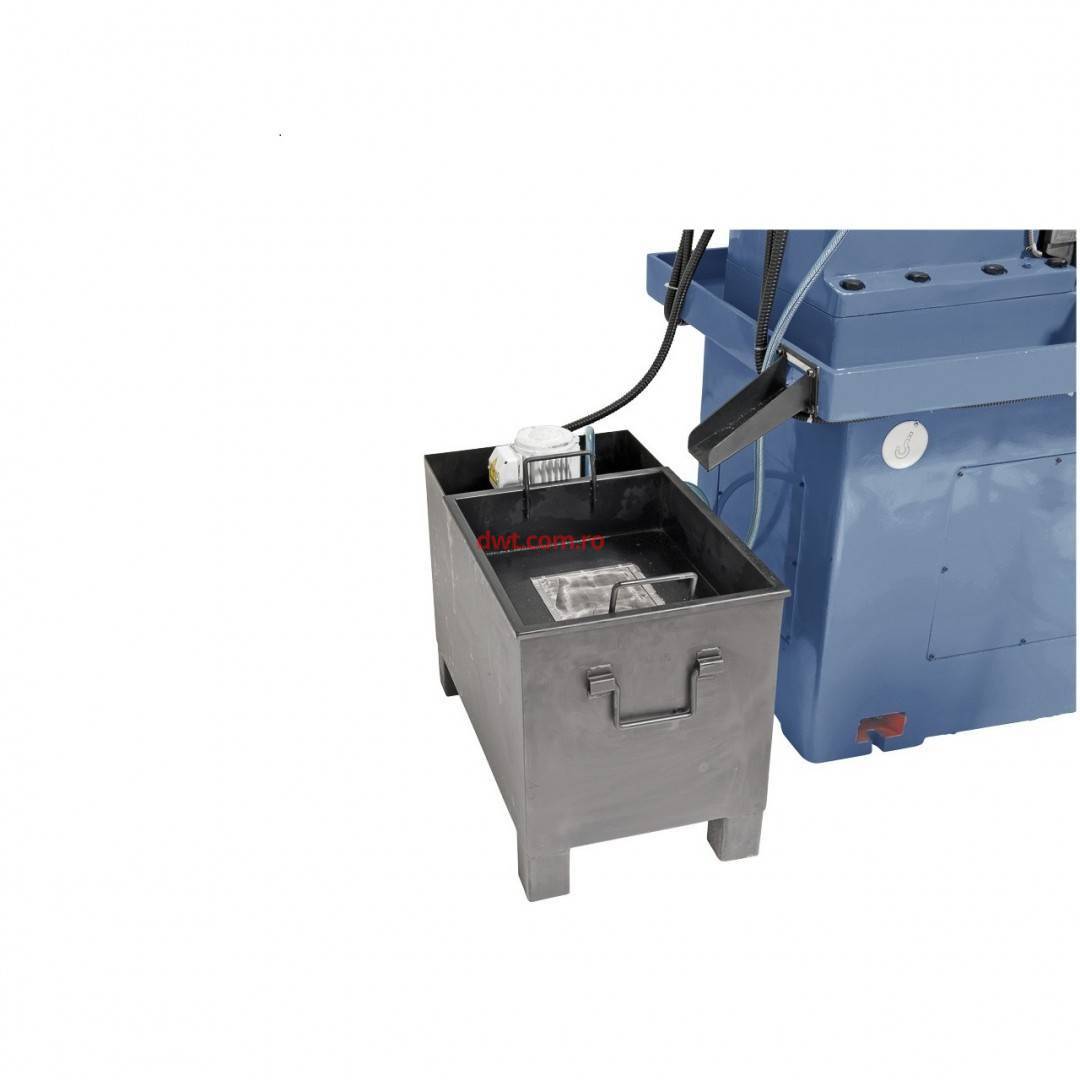

Sistem de racire

Inaltime capac de protectie reglabila

Avans rapid pentru axele x si y

Atuuri masina de gaurit si frezat BF 50 DV - siguranta:

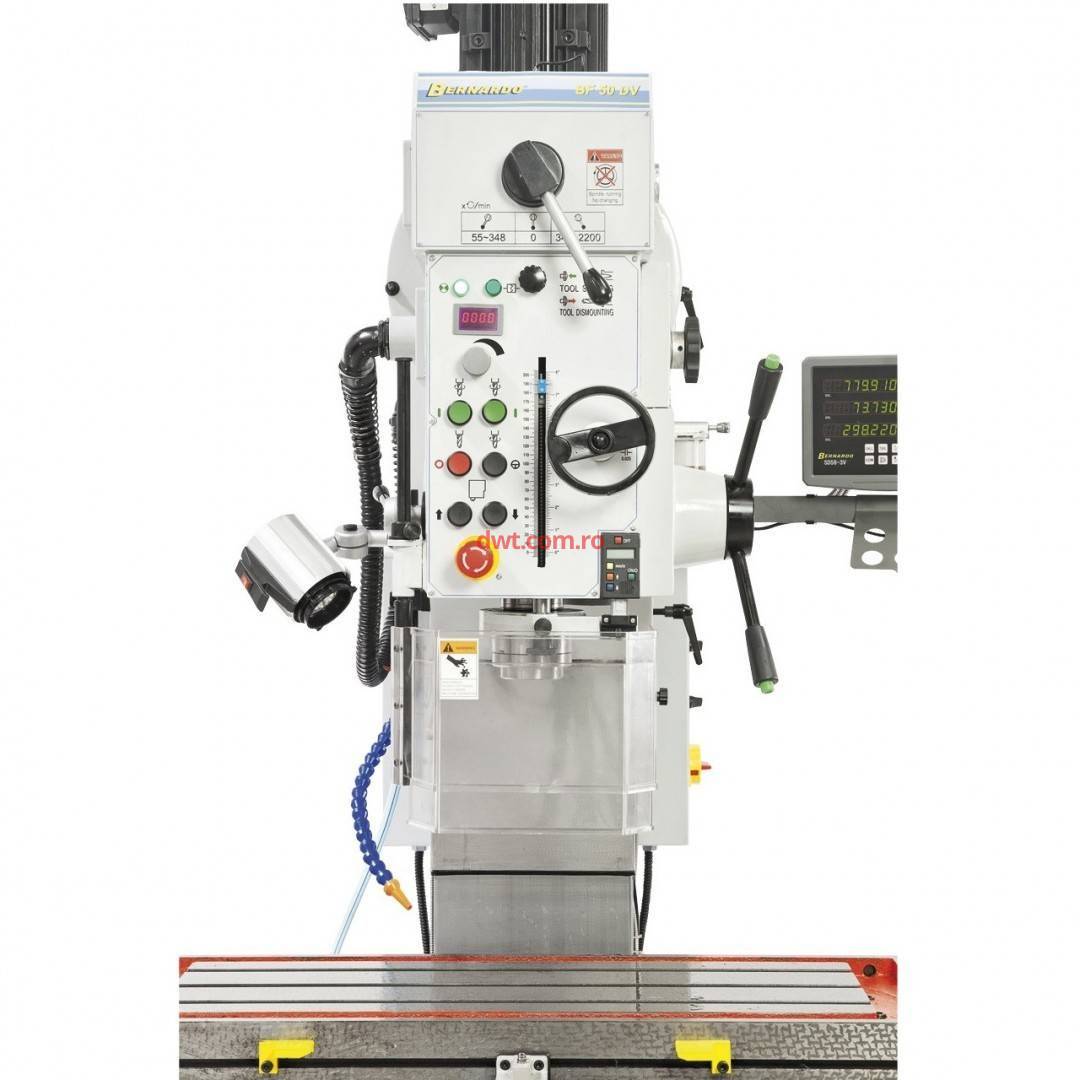

1. Protectie pentru mandrina de strangere si cutit cu inaltime reglabila

Aparatoarea cu inaltime ajustabila pentru mandrina si cutit de la Bernardo este in conformitate cu Standardul European EN 13128+A2/AC:2010, obligatorie pentru masinile de gaurit si frezat fixe.

Usor ajustabila pentru toate uneltele folosite cu masina de gaurit/frezat si este in conformitate cu specificatiile pentru dimensiuni ale Standardului EN13128.

Nu se misca cu arborele gol, asadar nu impiedica operatia de gaurire/frezare.

Echipat cu comutator de monitorizare, care previne oprirea masinii cu aparatoarea mandrinei deschisa.

Este transparenta si greu de deformat, pentru o vizibilitate mai buna a operatiei de gaurire fara oprire.

Stabila si rezistenta la zgarieturi pentru curatarea usoara si capacitatea ridicata de retinere a aschiilor, lichidelor de racire/lubrifiantilor precum si fragmentelor.

2. Butoane pentru oprire de urgenta NOI

Doar butoanele pentru oprirea de urgenta testate in conformitate cu directiva EN 60947-5-5 garanteaza toate cerintele pentru functionarea in siguranta, de lunga durata si fara probleme.

Fiecare masina de gaurit are un buton pentru oprirea de urgenta standard cu functia de oprire de urgenta in conformitate cu Standardul European EN 60204-1.

Comutatorul este pozitionat in campul vizual al operatorului si poate fi actionat rapid si usor in caz de urgenta.

3. Pictograme din campul vizual al operatorului

Conform instructiunilor masinii, punctul 1.7.2., pe toate masinile de gaurit/frezat este o eticheta in campul vizual al operatorului cu riscurile reziduale si echipamentul de protectie personala necesar pentru operarea in siguranta.

4. Roti de mana cu cursa moarta pentru avans

Aceste masini de gaurit/frezat au roti de mana cu cursa moarta, in conformitate cu directiva masinii, punct 1.2.7. si EN ISO 12100, punct 6.2.2.1.

5. Etichete cu pericole

Pentru a reduce riscul de vatamare, la aceasta masina de gaurit/frezat, riscurile reziduale care nu pot fi acoperite tehnic sunt marcate clar cu referinta la directiva masinii, punctul 1.7.3.

6. Comutator principal blocabil

Aceasta masina de gaurit este echipata cu un comutator principal blocabil, care deconecteaza toti polii de la alimentarea de la retea si poate fi blocat cu un lacat (de exemplu) pentru operatii de reparare si intretinere. Acest comutator asigura ca masina nu este pornita accidental.

Atuuri masina de gaurit si frezat BF 50 DV - valoare adaugata:

1. Lumina de lucru – LED

Aceasta masina de gaurit/frezat este echipata cu lumina LED, care asigura iluminarea uniforma dar nu orbitoare a zonei de lucru, cu o luminozitate de cel putin 500 Lux.

Intensitate luminoasa mai buna

Eficienta energetica ridicata, pana la 90 % mai putin consum de energie

Durata de viata prelungita

Disiparea caldurii redusa

Mai ecologic

2. Dimensiuni masa (960 × 340 mm)

Datorita mesei de lucru si masinii de gaurit/frezat de dimensiuni mari, fixarea piselor de prelucrat de dimensiuni mari nu este o problema.

3. Indicator de viteza digital

Aceasta masina de gaurit/frezat are implicit un indicator de viteza digital, care este amplasat in campul vizual al operatorului si poate fi citit usor.

4. Aparatoare laminata

Aceasta masina de gaurit/frezat este disponibila cu o aparatoare laminata pentru ghidajul axei-z, care protejeaza ghidajul de murdarie, aschii si alte parti straine.

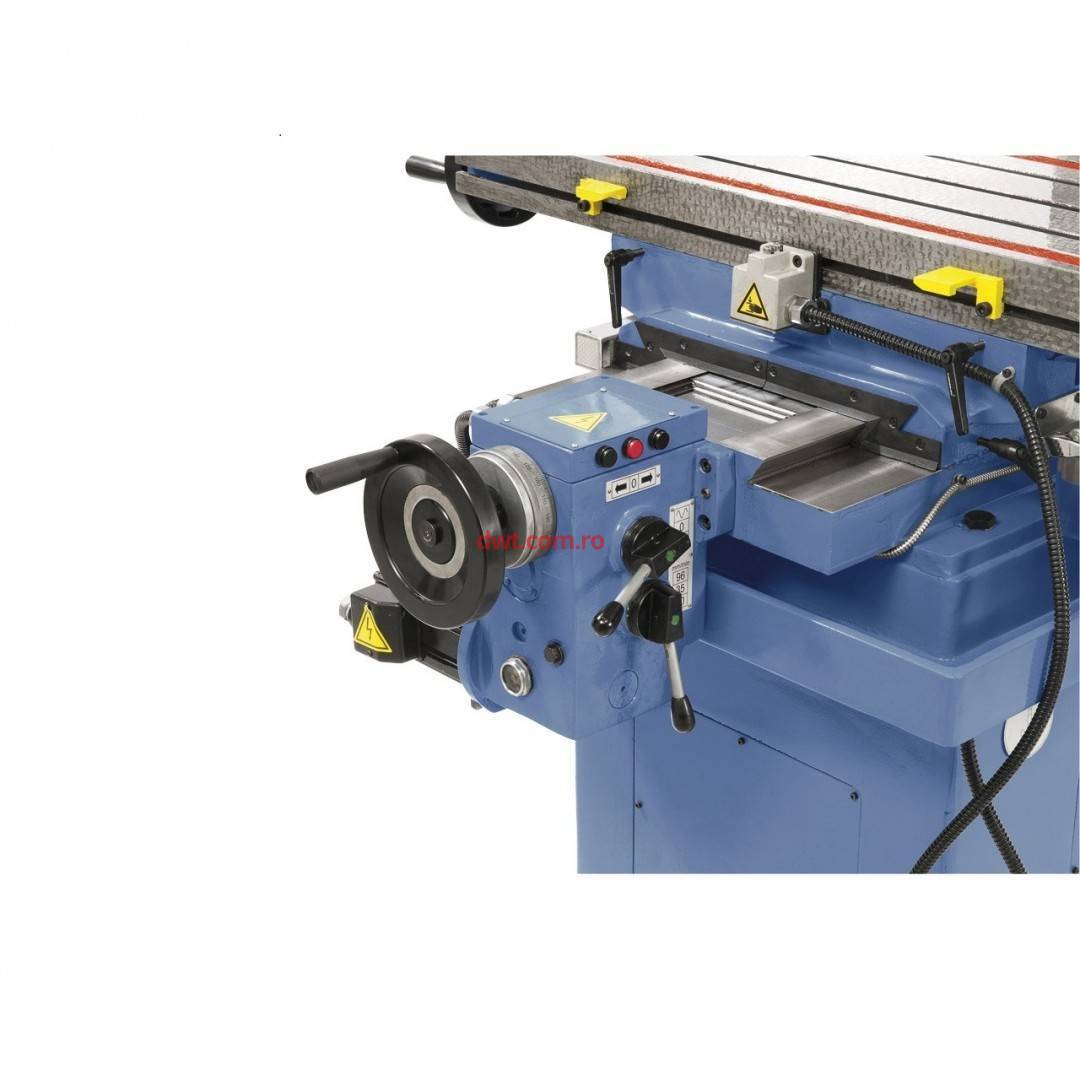

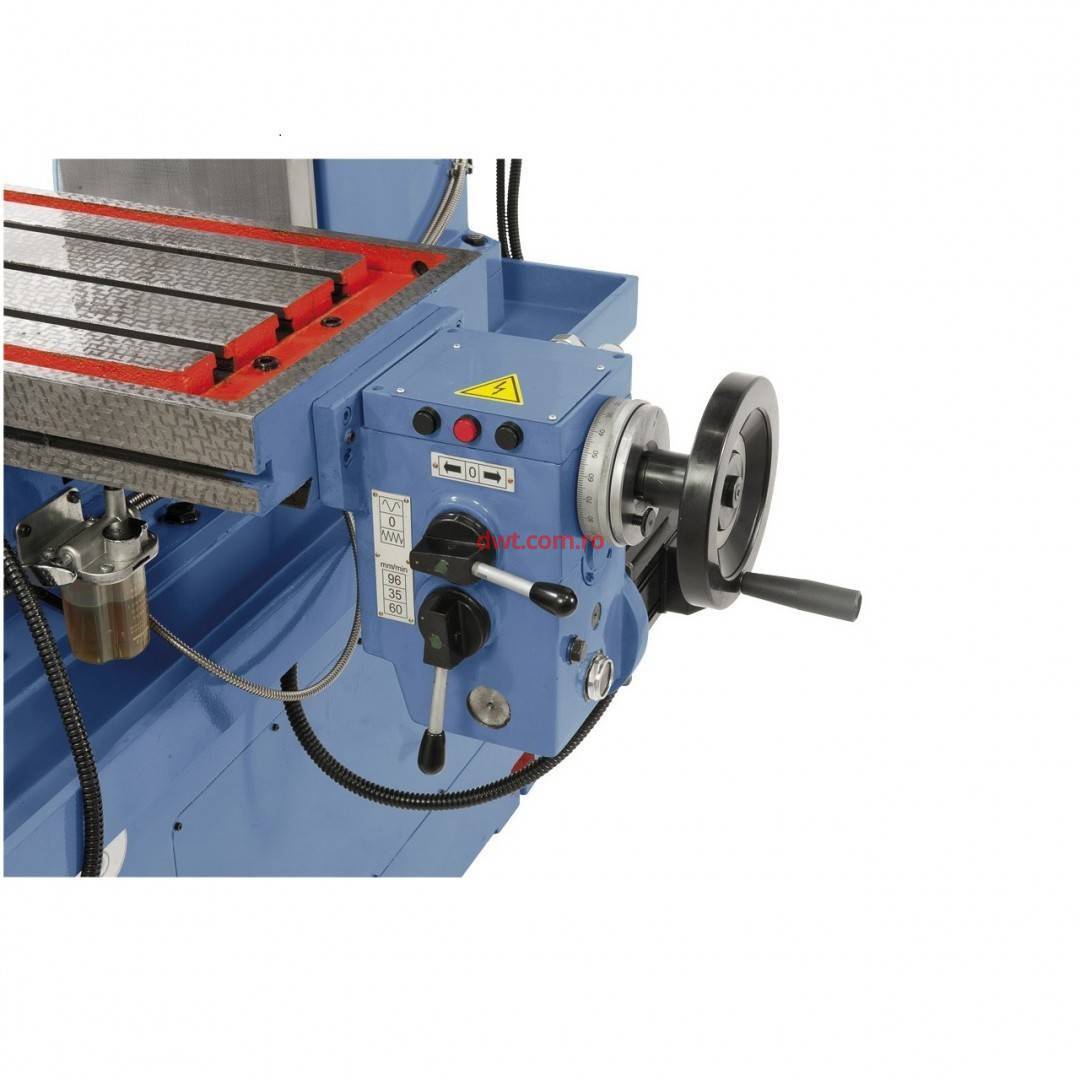

5. Avans in axele –X si –Y

Masina de gaurit/frezat asigura avansul in axele –X si –Y.

6. Invertor de frecventa Lenze

Aceasta masina de gaurit/frezat este echipata cu variatorul de viteze a axului reglabil, care este realizat cu un invertor de frecventa de inalta calitate Lenze. Invertorul asigura torsiune optima la toate vitezele si este proiectat pentru incarcaturi mai mari. Variatorul de viteza a acestei masini de gaurit/frezat permite reglarea continua a vitezei si reglarea perfecta a vitezei potrivit cerintelor piesei de prelucrat.

Operarea usoara cu ajutorul potentiometrului

Reglarea usoara a vitezelor cu potentiometrul

Reducerea considerabila a timpului neproductiv

7. Componente electronice ABB

La aceasta masina de gaurit/frezat sunt utilizate componente electronice de la ABB Elektronik.

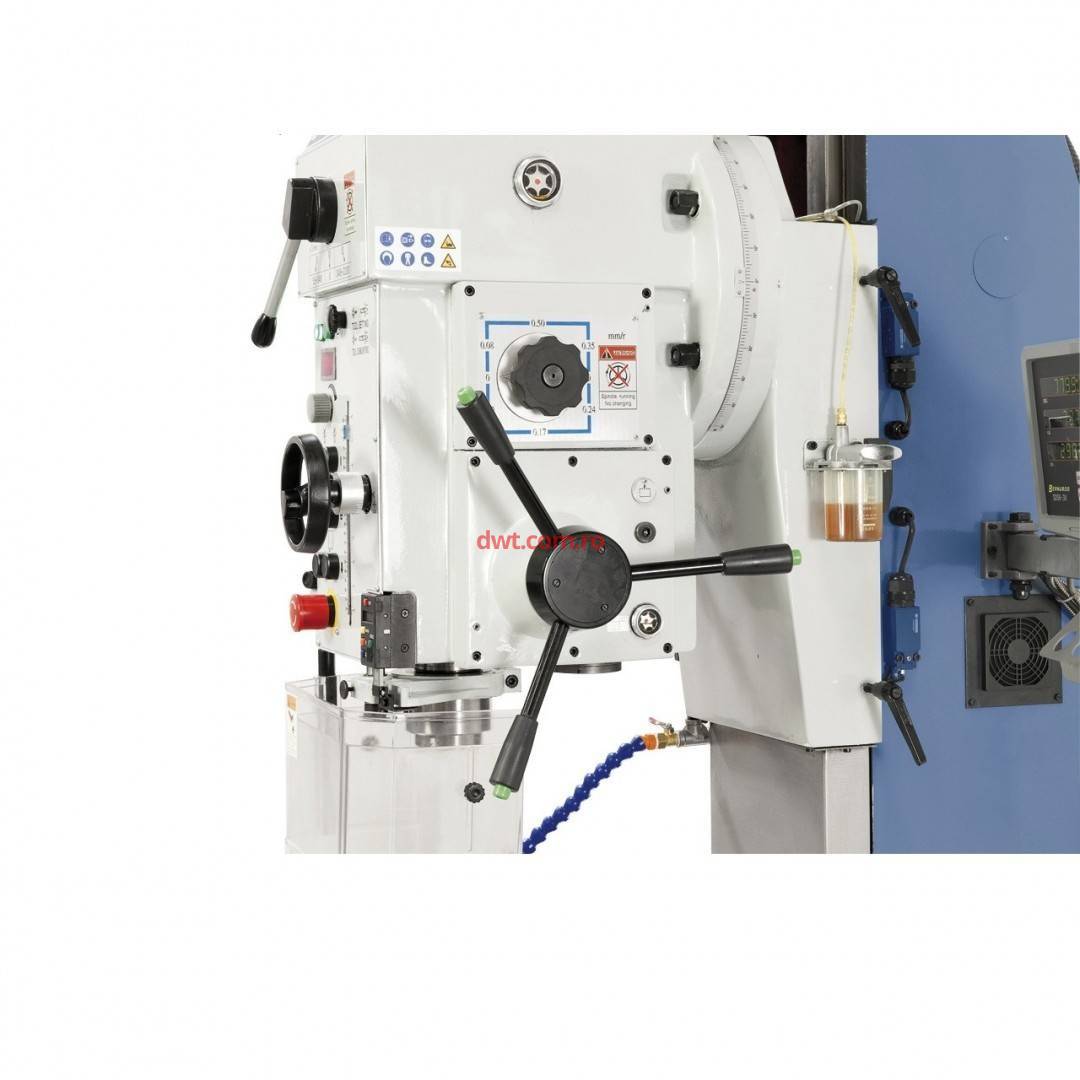

8. Avans de precizie al arborelui gol

Aceasta masina de gaurit/frezat are o roata de mana pentru avansul de precizie a arborelui gol.

Adancimea de gaurire poate fi reglata cu precizie

Potrivita si pentru operatii de frezare mici

9. Avans rapid

Toate mecanismele de avans ale axului au un avans rapid prin operarea varfului, conform EN 13128.

10. Gama variata de viteze

Gama larga de viteze (55-2000 Õ› / min) a acestei masini de gaurit/frezat permite utilizarea masinii pentru o gama variata de aplicatii.

11. Vizor din aluminiu

Aceste masini de gaurit/frezat folosesc vizoare din aluminiu cu ulei rezistent la ciocnire.
