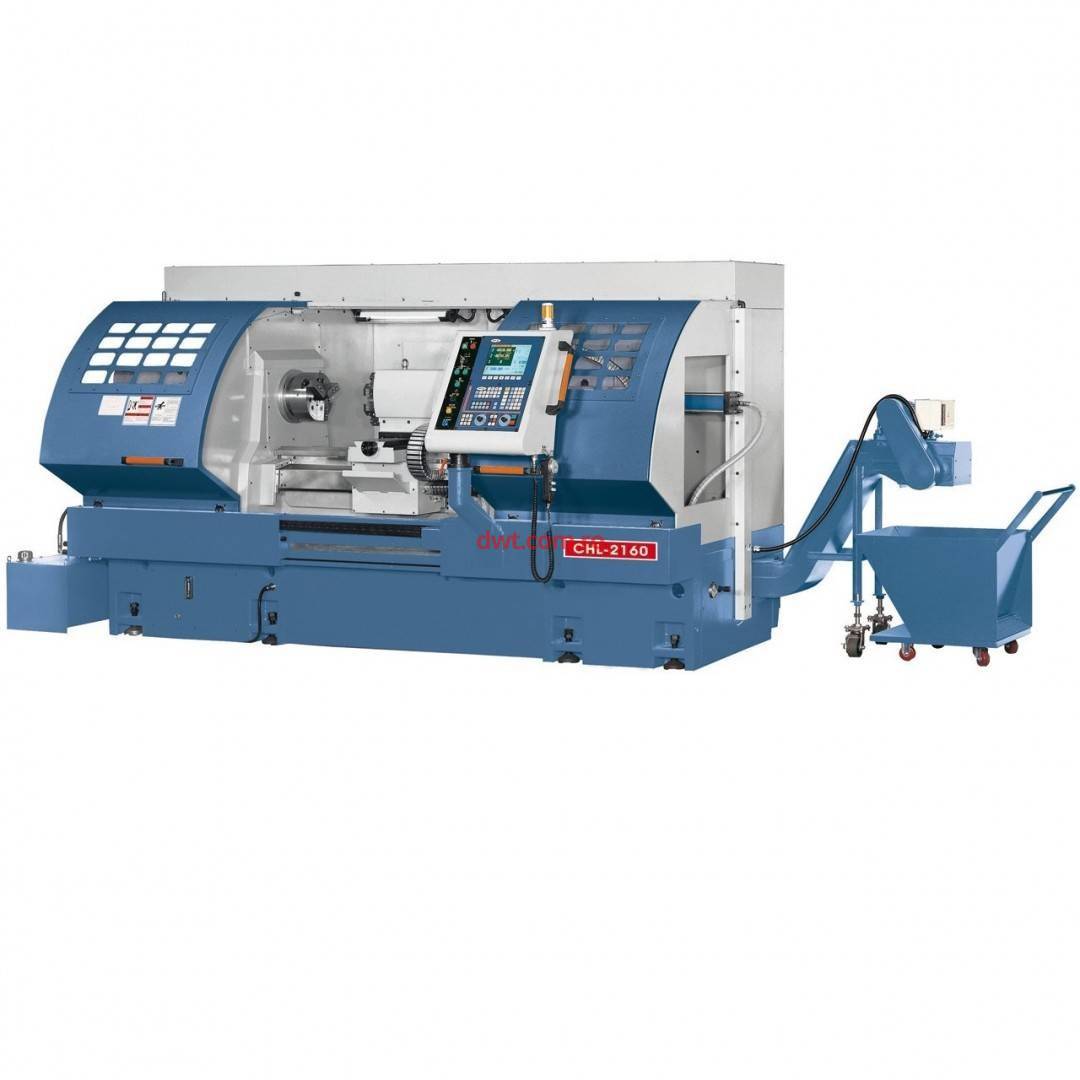

Bernardo 03-1428XL Strung ciclic CHL 2140 - 530 x 845, 400V, avans rapid, sanie transversala latita

Strungul ciclic CHL 2140 - 530 x 845 a fost conceput in special pentru prodicatorii economi, de piese la bucata si serii mici de mare precizie si poate fi utilizat fara probleme in lucrari de strunjire medii si grele.

Caracteristici tehnice:

Greutate aproximativa 4050 kg

Putere motor S1 100% 11,0 kW

Con morse D1-8 (opt. A2-8)

Turatii ax 20 - 60 / 61 - 200 / 201 - 670 / 671 - 2000 rot/min

Cursa pinolei 178 mm

Cursa longitudinala ( X ) 300 mm

Cursa verticala (z) 720 mm

Avans pinola MK 5

Avans longitudinal 7,5 m/min

Avans vertical 10 m/min

Distanta dintre varfuri 845 mm

Diametru strunjire peste batiu 533 mm

Inaltimea varfurilor 265 mm

Diametru strunjire peste sania transversala 305 mm

Latime batiu 345 mm

Alezaj ax 80 mm

Diametru pinola 85 mm

Distanta dintre varfuri 845 mm

Inaltimea varfurilor 265 mm

Diametru strunjire peste batiu 533 mm

Diametru strunjire peste sania transversala 305 mm

Latime batiu 345 mm

Alezajul axului 80 mm

Adaptor conic fixare scule D1-8 (opt. A2-8)

Turatii 20 - 60 / 61 - 200 / 201 - 670 / 671 - 2000 rot/min

Cursa pe axa x 300 mm

Cursa pe axa z 720 mm

Avans rapid axa x si z 7,5 / 10 m/min

Diametrul pinolei 85 mm

Receptie pinola MK 5

Cursa pinolei 178 mm

Putere motor 11,0 kW

Greutate aprox. 4050 kg

Sanie transversala latita pentru receptia a diferite sisteme de portcutite

Papusa mobila stabila cu distanta marita, ideala pentru plasarea turelei automate cu 8 revolvere

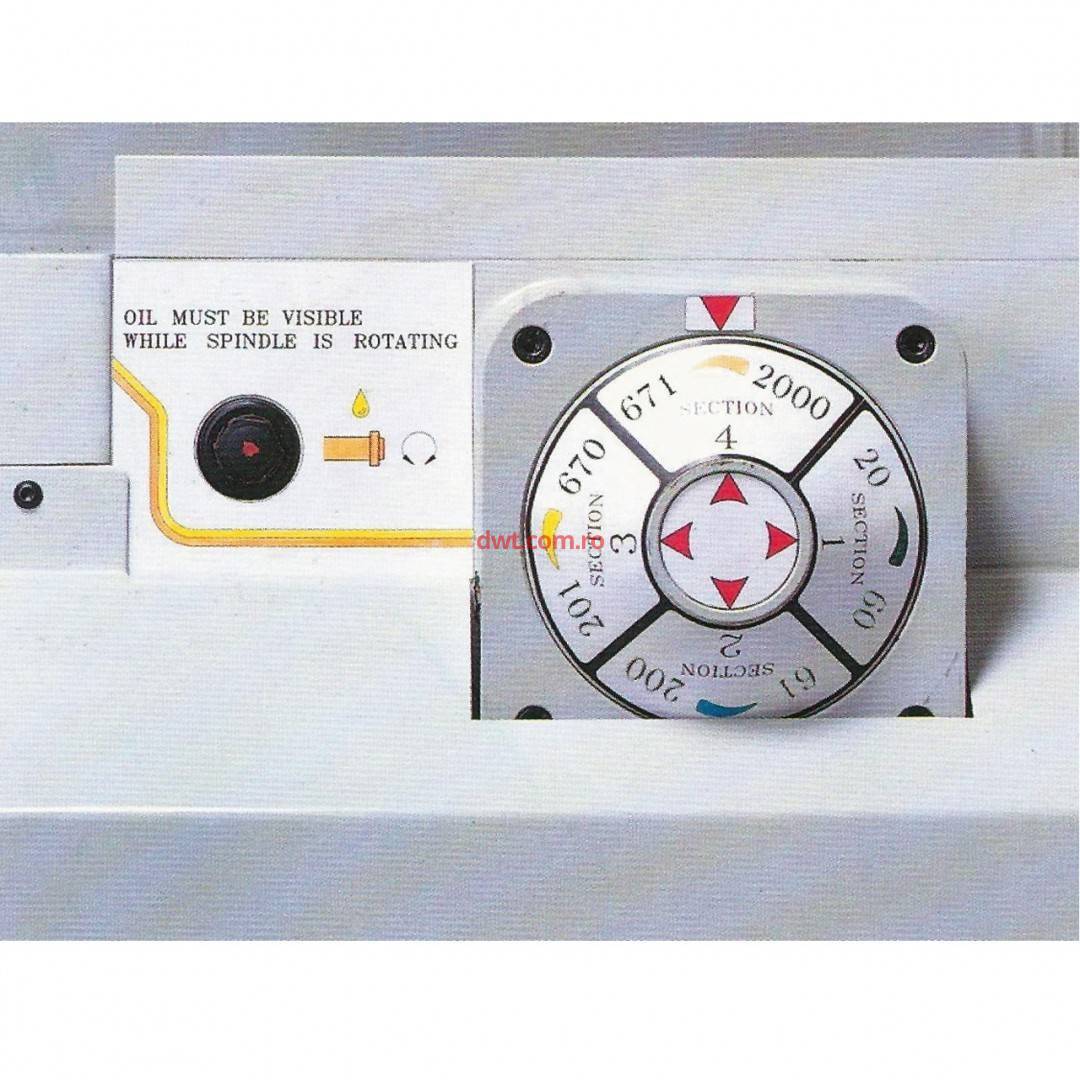

Turatie continuu variabila, reglabila in 4 trepte manuale, setarea se face prin intermediul M-Code

Avans rapid pentru reducerea timpului neproductiv

Angrenanjul principal si angrenajul avansurilor functioneaza prin motor fara perii AC

Panou de comnada ciclic Fagor 8055 TC este usor de deservit

Capul axului stabil cu ax lagaruit precis (alezaj ax 65 mm)

Motor puternic cu moment optim de rotatii chiar si la turatii mici

Contururi complicat pot fi strunjite cu ajutorul programirii ciclice

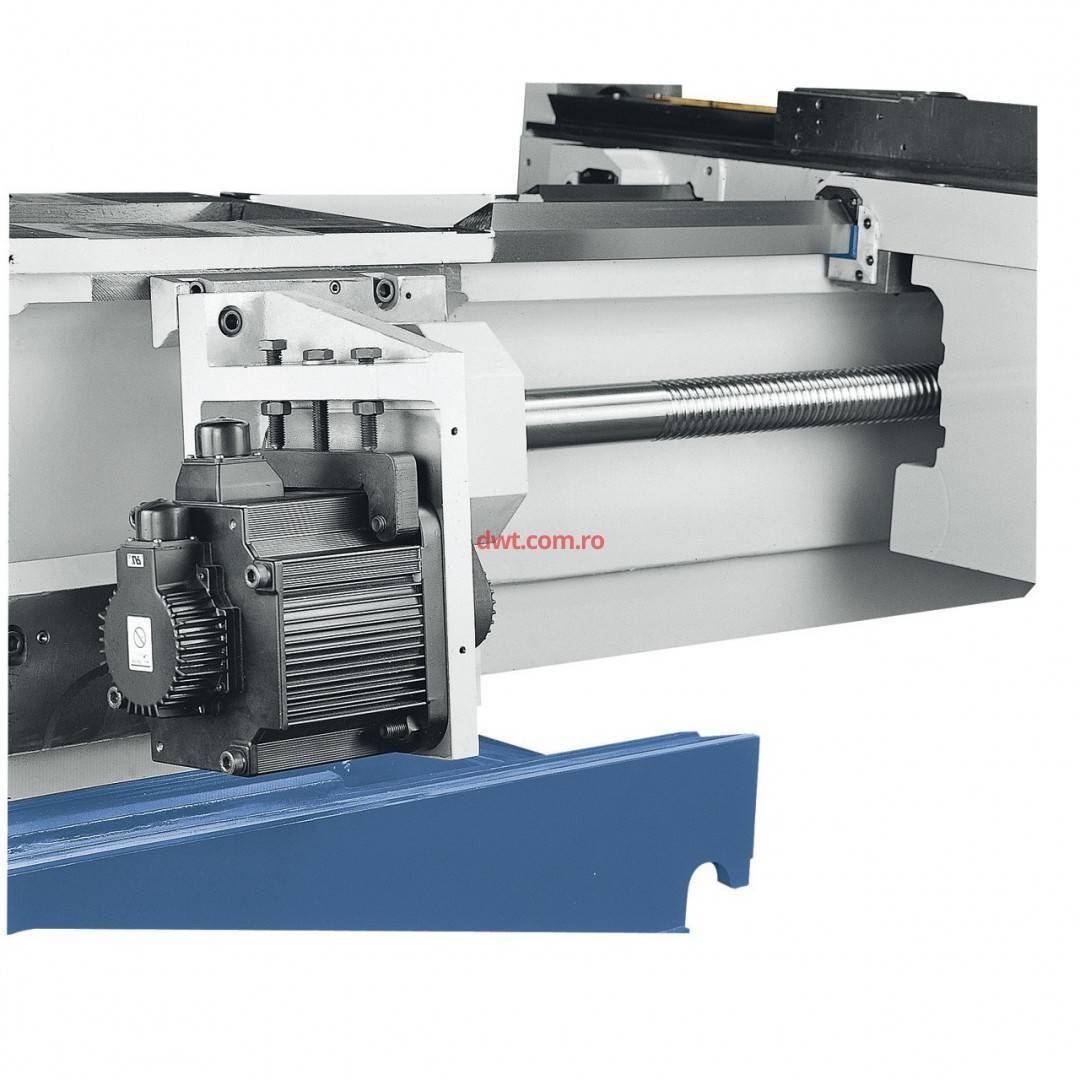

Ax calit si rectificat, ce functioneaza cu rulmenti de precizie, in axele x si z, garanteaza exactitate maxima

Accesorii standard:

Panou pentru comenzi ciclic Fagor 8055 TC

Echipament de racire

Portcutit cvadruplu

Iluminare masina

Varf de centrare rotativ MK 5

Panou de control inclinabil

Lubrifiere automata a axului pricipal

Lubrifiere automata a saniei longitudinale si transversale

2 roti manuale electronice

Interfata de serie RS 232

Masina imbracata complet

Scule
