Bernardo 05-1402B Masina de rectificat plan Bernardo BSG 2040 M

Caracteristici tehnice:

BSG 2040 M detine o constructie masiva cu dimensiuni compacte. Datorita utilizarii usoare, masina este ideala pentru ateliere scolare, instruire dar si pentru productia de scule si unelte.

Suprafata mesei de lucru

445 x 210 mm

Canal T nr. / latime

1 / 13 mm

Placa magnetica cu prindere permanenta

200 x 400 mm

Cursa longitudinala max.

510 mm

Cursa transversala max.

225 mm

Distanta max. de la centrul axului / masa

460 mm

Disc slefuire

200 x 13 x 31,75 mm

Reglaj transversal

Ajustare manuala

5 mm/rot

Diviziune gradatie scalara cu manivela

0,02 mm

Reglaj vertical

Ajustare manuala

1 mm/rot

Diviziune de gradatie scalara cu manivela

0,005 mm

Turatii ax

2850 rot/min

Echipament de racire

55 l

Putere motor

1,5 kw

Dimensiunile masinii (L x l x I)

1420 x 1150 x 1735 mm

Greutate aprox.

920 kg

Functionarea axului lipsita de vibratii datorita lagaruirii speciale

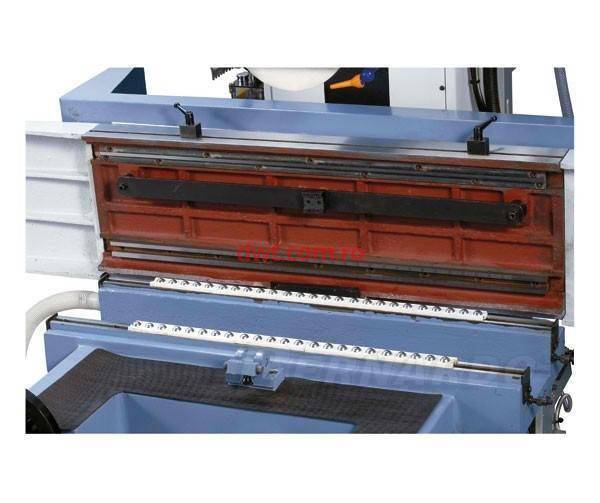

Ghidaj liniar, calit si rectificat precis, pentru deplasarea longitudinala a mesei

Deplasarea transversala a mesei cu ajutorul ghidajului dublu in V

Componentele principale: standul, soclul si sania sunt confectionate din fonta de inalta calitate

Axul de slefuire nu necesita intretinere si este permanant lubrifiat

Echipat complet: Afisaj de pozitionare a celor 2 axe, placa cu prindere magnetica, etc

Librifiere centrala pentru toate ghidajele

Esentiala pentru prelucrarea pieselor mici si pentru operatiuni rapide de slefuire

Accesorii standard:

Disc de slefuire

Flansa disc

Afisaj de pozitionare a celor 2 axe

Papuc masina

Dispozitiv de racire

Bloc diamantat pentru rectificarea discului

Suport de echilibrare

Ax de echilibrare

Scule

Lubrifiere centrala

Iluminare LED

Limitator longitudinal si transversal

Ecran de protectie

Protectie scantei

Accesorii optionale:

Flansa (Art.Nr.:05-1410)

Menghina de precizie QKG 50 (Art.Nr.:28-6000)

Menghina de precizie QGG 50 (Art.Nr.:28-6005)

Menghina QGJ 73 (Art.Nr.:28-6016)

Set placi de calibrare pentru QGJ 73 si QKJ 100 (Art.Nr.:28-6025)
