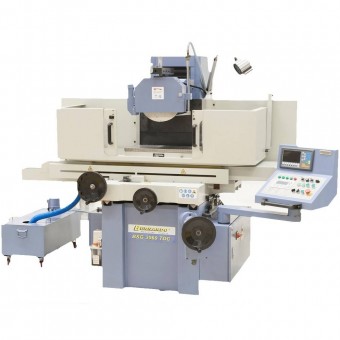

Bernardo 05-1447 Masina de rectificat plan Bernardo BSG 3060 TDC

Caracteristici tehnice:

masina de rectificat in serie prelucrare metal se bucura de o constructie compacta, fiind prevazuta cu alimentare automata pe verticala;

toate elementele principale, precum: stand, sort de baza sunt confectionate din fonta de inalta calitate;

acest model BSG 3060 TDC are controllerul intuitiv si cititor digital pe aceeasi platforma.

traseul pentru pulberea filmata in axa x si y se asigura prin alunecare cu efect usor de impingere

ghidaj longitudinal masa V-plan, ghidaj masa transversal dublu V

lagaruire speciala axiala si radiala in axului de slefuit

unitati hidraulica separate cu schimbator caldura, asigura lipsa vibratiilor si incarcarii termice

stabilitate mare datorita peretilor supradimensionati

control digital automat pentru avans vertical cu motor servo pe acelasi cadru co controllerul

sistemul hidraulic cu reglare usoara a mesei, chiar si la suprasarcina

control digital, avans automat vertical cu motor servo

avans transversal cu traversa rapida pentru inaltimea de prelucrare, reglare finisare si protectie scantei

oprire automata la finalizarea operatiunii de slefuire

reglarea deplasarii mesei, longitudinale si transversale.

Masina de rectificat plan BSG 3060 TDC | accesorii standard:

disc de slefuit

flansa disc

lampa halogen

placa magnetica de prindere

stand de echilibrare

roti de echilibrare

dispozitiv demagnetizare

afisaj digital pentru cele 2 axe

dispozitiv de racire

lubrifiere centrala

diamant de slefuire

scule de lucru

Greutate aproximativa  2375 kg

Dimensiuni masina (L x l x h)       2350 x 2220 x 1910 mm

Dimensiuni masa   305 x 635 mm

Turatii ax 1450 rot/min

Distanta ax / masa max. 580 mm

Canal T (numar / latime / distanta) 3 / 14 mm

Greutatea maxima a piesei de prelucrat  270 kg

Avans rapid axa Z  480 mm/min

Putere motor hidraulic  2,2 kW

Putere motor de slefuire  4,0 kW (5,4 CP)

Dimensiuni disc 350 x 40 x 127 mm

Avans masa   5 - 25 m/min (hidraulic)

Diviziune gradatie scalara a manivelei pentru cursa transversala 0,02 mm

Diviziune gradatie scalara a manivelei pentru cursa verticala         0,005 mm

Ajustare transversala     0,1 - 8 mm/cursa (automat), 5 mm/rot (manual)

Ajustare vertical  0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm (automat), 2 mm/rot (manual)

Dimensiuni placa magnetica cu prindere permanenta (platou magnetic) 300 x 600 mm

Putere motor avans vertical  0,5 kW (0,68 CP)

Avans rapid axa Y  990 mm/min

Cursa longitudinala maxima  765 mm

Cursa transversala maxima 340 mm
