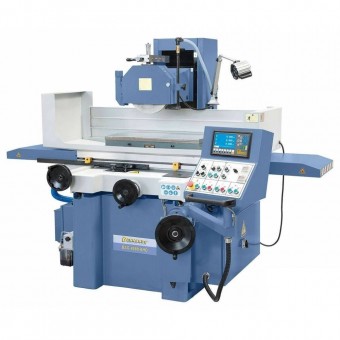

Bernardo 05-1505 Masina de rectificat plan Bernardo BSG 4080 AHD

Caracteristici tehnice:

BSG 4080 AHD este o masina de rectificat in serie cu o constructie compacta, fiind prevazuta cu alimentare automata pe verticala. Toate componentele principale, cum ar fi de stand, sort de baza sunt facute din fonta de inalta calitate. Prezinta o gama larga de accesorii ceea ce face ca aceste modele sa fie foarte rentabile.

Traseul pentru pulberea filmata in axa x si y se asigura prin alunecare cu efect usor de impingere

Ghidaj longitudinal masa V-plan, ghidaj masa transversal dublu V

Lagaruire speciala axiala si radiala in axului de slefuit

Unitati hidraulica separate cu schimbator caldura, asigura lipsa vibratiilor si incarcarii termice

Stabilitate mare datorita peretilor supradimensionati

Control digital automat pentru avans vertical cu motor servo

Sistemul hidraulic cu reglare usoara a mesei, chiar si la suprasarcina

Control digital, avans automat vertical cu motor servo

Avans transversal cu traversa rapida pentru inaltimea de prelucrare, reglare finisare si protectie scantei

Oprire automata la finalizarea operatiunii de slefuire

Reglarea deplasarii mesei, longitudinale si transversale.

Accesorii standard:

Disc de slefuit

Flansa disc

Lampa halogen

Placa magnetica de prindere

Stand de echilibrare

Roti de echilibrare

Dispozitiv demagnetizare

Indicator de pozitie 2-axe ES-12 H cu afisaj LCD

Dispozitiv de racire

Lubrifiere centrala

Diamant de slefuire

Greutate aproximativa  3800 kg

Dimensiuni masina (L x l x h)   2700 x 2300 x 1900 mm

Dimensiuni masa 405 x 910 mm

Turatii ax 1450 rot/min

Distanta ax / masa max.   570 mm

Canal T (numar / latime / distanta) 3 / 14 mm

Motor hidraulic 2,2 kW (3,0 CP)

Greutatea maxima a piesei de prelucrat  500 kg

Avans rapid axa Z 460 mm/min

Putere motor de slefuire  5,5 kW (7,5 CP)

Dimensiuni disc 350 x 40 x 127 mm

Avans masa 7 - 23 m/min (hidraulic)

Diviziune gradatie scalara a manivelei pentru cursa transversala 0,02 mm

Diviziune gradatie scalara a manivelei pentru cursa verticala         0,005 mm

Ajustare transversala  0,1 - 8 mm/cursa (automat), 5 mm/rot (manual)

Ajustare vertical  0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm (automat), 1 mm/rot (manual)

Dimensiuni placa magnetica cu prindere permanenta (platou magnetic)   400 x 800 mm

Putere motor avans vertical  0,5 kW (0,68 CP)

Avans rapid axa Y   990 mm/min

Cursa longitudinala maxima  900 mm

Cursa transversala maxima   450 mm
