Bernardo 05-1508XL Masina de rectificat plan Bernardo BSG 50100 AHD, avans hidraulic

Masina de rectificat plan BSG 50100 AHD este destinata slefuirii pieselor cu lungime de pana la 700 kg si cu suprafata de rectificata de 1150 X 560 mm. Cu gama larga de accesorii standard, este ideal pentru producatorii de scule si utilaje.

Caracteristici tehnice:

Greutate aproximativa 5200 kg

Dimensiuni masina (L x l x h) 3800 x 2250 x 2400 mm

Turatii 1450 rot/min

Dimensiuni masa 500 x 1100 mm

Distanta ax / masa max. 600 mm

Canal T (numar / latime / distanta) 3 / 18 mm

Greutatea maxima a piesei de prelucrat 700 kg

Avans rapid axa Z 230 mm/min

Putere motor hidraulic 3,0 kW

Putere motor de slefuire 7,5 kW (10,0 CP)

Dimensiuni disc 350 x 50 x 127 mm

Avans masa 5 - 25 m/min (hidraulic)

Diviziune gradatie scalara a manivelei pentru cursa transversala 0,02 mm

Diviziune gradatie scalara a manivelei pentru cursa verticala 0,002 mm

Ajustare transversal 0,5 - 20 mm/cursa (automat), 5 mm/rot (manual)

Ajustare vertical 0,005 / 0,01 / 0,015 0,02 / 0,03 / 0,04 mm (automat), 0,05 mm/rot (manual)

Dimensiuni placa magnetica cu prindere permanenta (platou magnetic) 500 x 1000 mm

Putere motor avans vertical 7,5 kW

Avans rapid axa Y 1250 m/min

Cursa longitudinala maxima 1150 mm

Cursa transversala maxima 560 mm

Cai de ghidare masa calite si rectificate longitudinal si transversal, contraghidaje acoperit cu strat Turcite-B pentru o rezistenta la uzura ridicata si frecare scazuta

Miscarea longitudinala respectiv transversala a mesei se realizeaza prin intermediul unui ghidaj plan V

Pozitionare comandata de calculator prin intermediul mersului rapid la inaltimea piesei, curse reglabile de finisare si flambare, ridicare automata la incheierea programului

Lagar special fara joc axial si radial in axul de slefuire

Corpul de baza masina recopt fara tensionare asigura o precizie inalta

Stabilitate inalta prin nervurare puternica si pereti dimensionati generos

Miscare longitudinala si transversala a mesei reglabila prin intermediul opritoarelor de capat

Sistemul hidraulic costisitor asigura comutare lina a mesei chiar si la o incarcare ridicata a mesei

Lubrifiere centralizata pentru toate caile de ghidare si axurile

Accesorii standard:

Disc de slefuit

Flansa disc

Lampa halogen

Placa magnetica de prindere

Stand de echilibrare

Roti de echilibrare

Dispozitiv demagnetizare

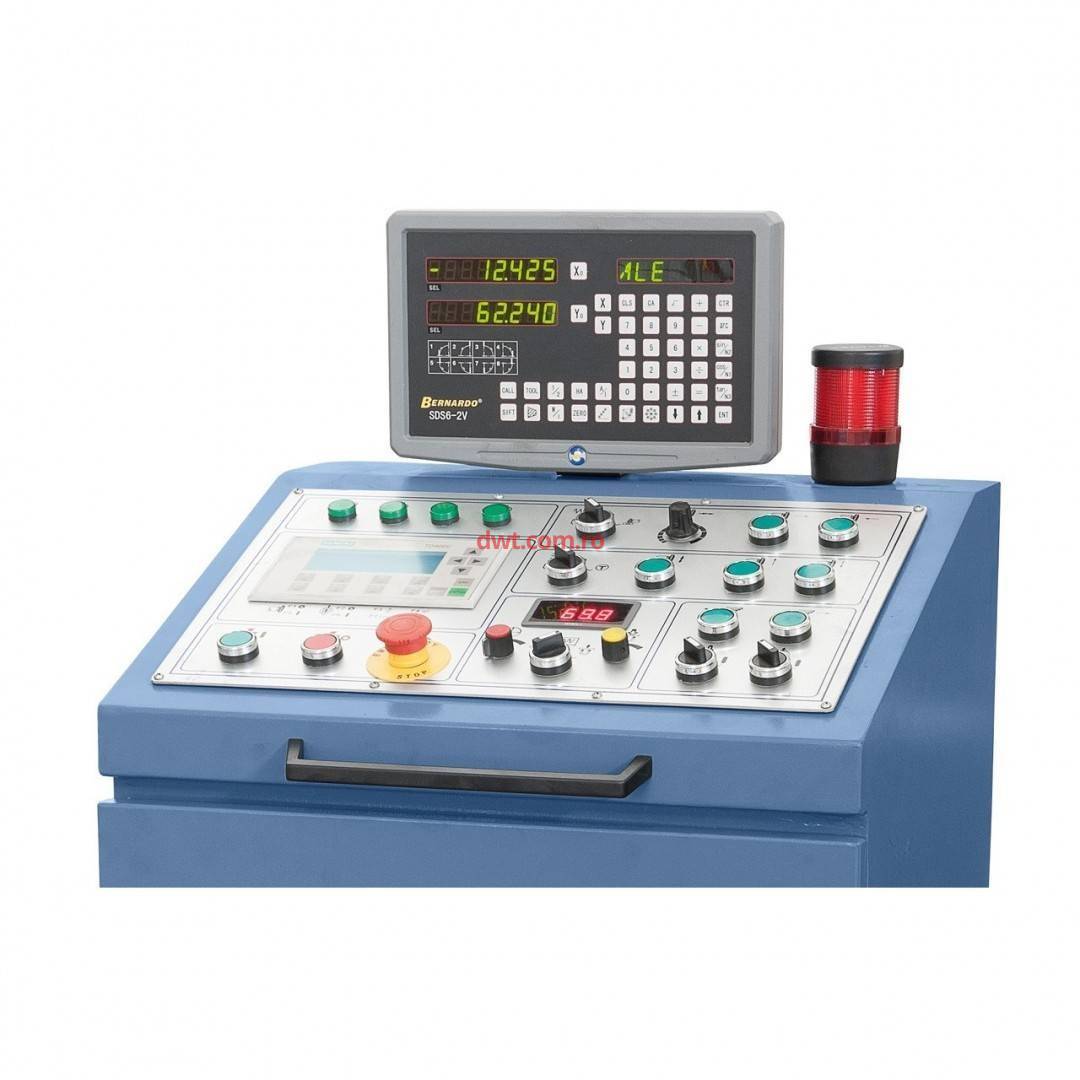

Afisaj digital pentru cele 2 axe

Dispozitiv de racire

Picioarele maÅŸinii

Diamant de slefuire
