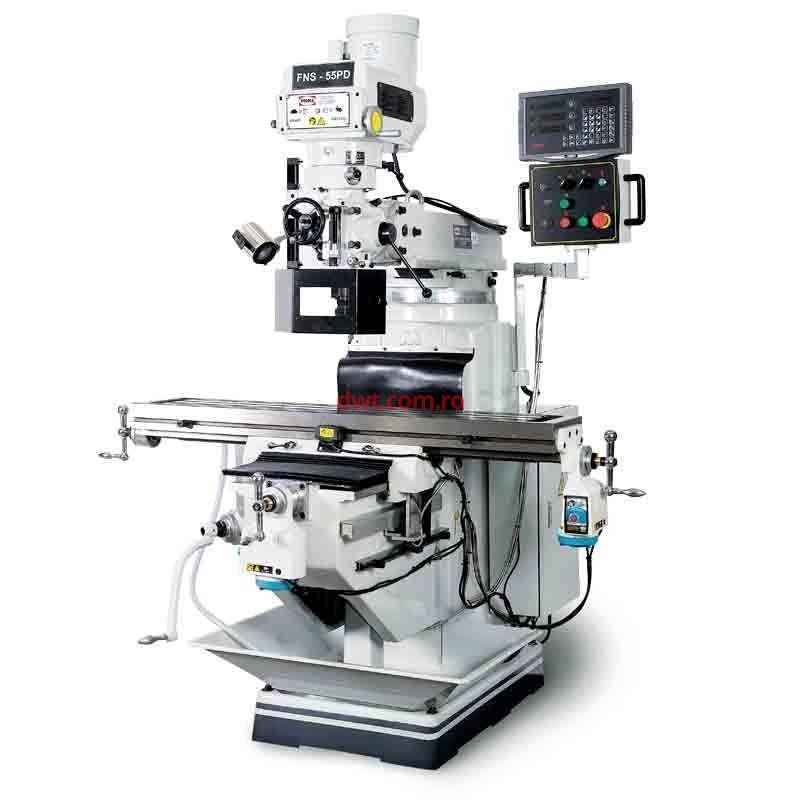

PROMA CEHIA 25006325 Masina de frezat metale, PROMA FNS-55PD

Modelul FNS-55PD este o maşină de frezat universală pentru scularie. Prin posibilităţile de atât de frezare cât şi de găurire, rotire a capului de frezare la 360⁰ şi inclinare până la ±90⁰, avans şi afişaj de cote pe trei axe, maşina se adresează producţiei de serie mică şi unicate cu o configuraţie complexă.

Diametru maxim de gaurire  45 mm

Diametru maxim de frezare  60 mm

Diametru maxim al sculei de frezat 100 mm

Con ax principal  ISO 40 (DIN 2080)

Cursa ax 125 mm

Distanta ax principal-coloana 140-609 mm

Distanta ax principal-masa  0-405 mm

Viteze avans vertical ax principal  0,038; 0,076; 0,203 mm/rot

Cursa masa transversala (X) 900 mm

Cursa masa longitudinala (Y)  440 mm

Cursa masa verticala (Z)  410 mm

Inclinare cap de frezat dreapta/stanga  ± 90°

Inclinare cap de frezat inainte/inapoi   ± 45°

Lungime masa  1370 mm

Latime masa  250 mm

Canal T 16 mm

Numar canale T  3 buc.

Distanta dintre canale T 65 mm

O diviziune vernier cursa transversala a mesei (X)  0,02 mm

O diviziune vernier cursa longitudinala a mesei (Y)  0,02 mm

O diviziune vernier cursa verticala a mesei (Z)   0,02 mm

Turatie ax principal ( variator cu 2 trepte de viteze)  60 – 4500 rot/min

Putere utila motor 2,25 kW

Dimensiuni masina 1905 x 1879 x 2235 mm

Tensiune  400 V

Greutate masina  1180 kg

TOLERANÈšE ȘI PRECIZIE

Planeitatea mesei  0,06/1000 mm

Perpendicularitatea ax princip al faţă de masă 0,02/300 mm

Bătaie ax principal cu ajutorul dornului de control, lângă axul principal 0,01 mm

Bătaie ax principal cu ajutorul dornului de control, de la axul principal 0,02/300 mm

Perpendicularitatea faţă de direcţia longitudinal şi transversal 0,02/300 mm

Planeitatea deplasării mesei - longitudinală 0,02/200 mm

Planeitatea deplasării mesei - transversală 0,02/200 mm

Perpendicularitatea axului principal faţă de masa lucru 0,02/200 mm

Paralelism canal T cu deplasarea mesei 0,03/200 mm

Viteza de prelucrare variabilă

Ghidajele plate, prelucrate in clasa de precizie ridicată şi tratate termic,

asigură precizia de deplasare şi prelucrare a pieselor

Maşina are structura de rezistenţă turnată din fontă mehanite

Capul este înclinabil pănă la ± 90°

AfiÅŸaj de cote pe 3 axe, in dotarea standard

Dotare standard:

Instalaţie de răcire (pompă 90W/400V),

Lampă de lucru,

Sistem central de ungere,

Tavă colectare şpan,

Set scule

Dotare optionala:

Menghina rotativa Cod produs 25100125

Cap divizor Cod produs 25002500

Masa rotativa Cod produs 25000160
